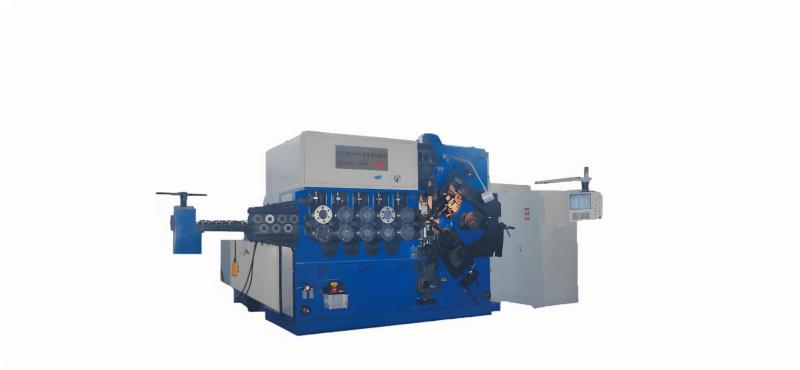

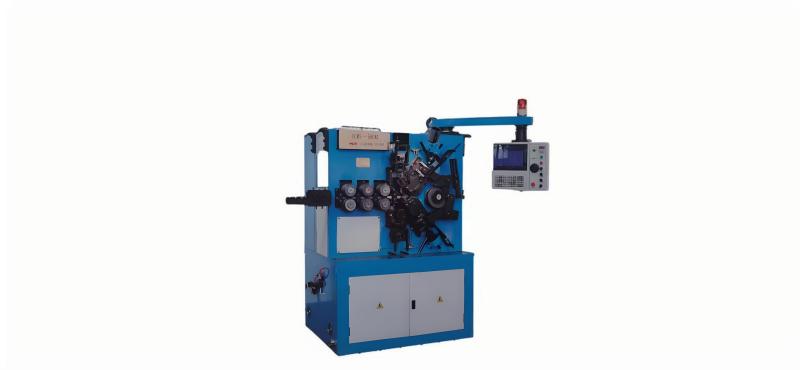

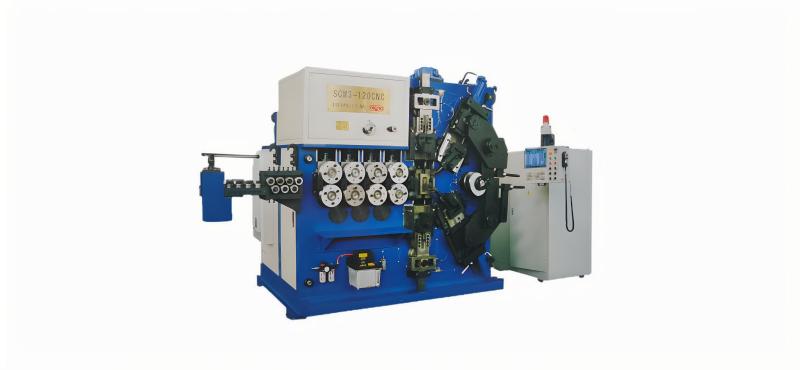

Máquina de enrolamento de molas CNC totalmente automática

Máquina de enrolamento de molas CNC totalmente automática

A máquina de enrolamento de molas CNC totalmente automática é um equipamento moderno e essencial para a fabricação de molas, que integra tecnologia CNC, servoacionamento multieixos e design modular. Seu principal objetivo é alcançar a produção automatizada de molas com alta precisão e eficiência. Comparada aos equipamentos tradicionais de enrolamento de molas, ela elimina completamente a dependência da intervenção manual. Através do controle digital e da operação coordenada de múltiplos mecanismos, ela completa com precisão todo o processo, desde o endireitamento do fio até o corte do produto final. É amplamente adequada para a produção em larga escala de molas enroladas a frio e tornou-se um equipamento indispensável em setores de manufatura de ponta, como automotivo, máquinas industriais e dispositivos médicos, impulsionando a indústria de fabricação de molas rumo a maior precisão e inteligência.

Características de desempenho: A máquina de enrolamento de molas CNC totalmente automática apresenta um design inovador e esteticamente agradável, com uma construção confiável e de alta qualidade. Seus processos de alimentação, corte e redução de diâmetro utilizam uma estrutura de fuso de esferas redutor. Os acoplamentos e motores utilizam servomotores japoneses originais, resultando em um projeto estrutural mais racional, fácil de operar e manter.

Princípio de funcionamento: O princípio de funcionamento da máquina de enrolamento de molas envolve a ação coordenada de uma série de mecanismos e componentes para processar arame de aço ou fita de aço para molas no formato desejado. O sistema CNC atua como o cérebro, geralmente integrando um computador industrial ou CLP com tela sensível ao toque, suportando uma interface homem-máquina (IHM) em chinês. Os usuários podem inserir diretamente parâmetros como diâmetro do arame, diâmetro externo da mola e número de espiras para programação, e o sistema pode armazenar quase mil programas de molas, adaptando-se a diversas necessidades de produção. Alguns modelos de ponta são equipados com sistemas embarcados para aprimorar ainda mais a precisão do controle.

Sua principal função é produzir molas, e seu princípio de funcionamento envolve a operação conjunta de diversos mecanismos e componentes-chave. Estes incluem o mecanismo de endireitamento, o mecanismo de alimentação, o mecanismo de diâmetro variável, o mecanismo de controle de passo e o mecanismo de corte. Cada mecanismo possui sua função e papel específicos, trabalhando em conjunto para garantir a fabricação precisa de molas. A estrutura mecânica de precisão forma o núcleo da operação, consistindo no mecanismo de endireitamento, rolos de alimentação servo, mandril de enrolamento, ferramentas de conformação e mecanismo de corte. O mecanismo de endireitamento compreende dois conjuntos de rolos que eliminam a deformação de curvatura original do fio, garantindo a precisão da alimentação. O mecanismo de diâmetro variável e o mecanismo de controle de passo regulam com precisão o diâmetro externo e o passo da mola por meio de cames ou componentes modulares, respectivamente.

Fluxo de trabalho: O fluxo de trabalho é altamente automatizado: primeiro, o fio é nivelado pelo mecanismo de endireitamento; em seguida, é alimentado com precisão pelos rolos servoalimentadores, com o comprimento de alimentação controlado com exatidão pela rotação das rodas de alimentação. Sob controle coordenado multieixos, o fio é alimentado ao mandril de enrolamento, onde as ferramentas de conformação o moldam de acordo com o programa definido, possibilitando processos complexos como diâmetro e passo variáveis. Finalmente, o mecanismo de corte separa o fio com precisão, concluindo o processamento da mola. Alguns modelos de ponta também integram recursos como detecção de ruptura do fio e modificação do programa sem interrupção, aprimorando ainda mais a continuidade da produção.

Tendências de Desenvolvimento: As máquinas CNC totalmente automáticas para enrolamento de molas estão evoluindo rumo a maior precisão, integração e inteligência aprimorada. Os principais focos de P&D incluem a otimização de algoritmos de controle de precisão e o aprimoramento da tecnologia de articulação multieixos para melhorar ainda mais a precisão e a eficiência da usinagem. Simultaneamente, esforços estão em andamento para integrar unidades de suporte, como retificação e têmpera de molas, formando um sistema completo de linha de produção. Além disso, com a incorporação de tecnologias da internet industrial, o monitoramento remoto de equipamentos e a operação e manutenção inteligentes estão sendo viabilizados, adaptando-se melhor às necessidades de fabricação flexível e produção personalizada, liderando continuamente a inovação tecnológica na indústria de fabricação de molas.

Cenários de aplicação: Este equipamento atende a diversos campos principais em profundidade:

• Na indústria automotiva, é utilizado para produzir componentes de precisão, como molas de suspensão e molas de assento.

• No setor de equipamentos industriais, é adequado para a fabricação de diversas molas de amortecimento e retorno para máquinas.

• Na indústria de dispositivos médicos, produz molas médicas de alta precisão.

• Abrange também a produção de pequenas molas de precisão para indústrias como a de eletrônicos e eletrodomésticos.
